称重门限控制器

称重门限控制器

产品详情


简介:

  我公司自主研发,具有自主知识产权;采用日本、美国等的先进称重技术,并采用高性能单片机、美国的1010次读写数字存储器芯片、低漂移精密差分模拟放大器、自稳零抗漂移高精度A/D、抗电磁干扰技术、计算机菜单处理技术等先进技术研制而成。它具有称重精度高、响应速度快、性能稳定可靠、抗干扰力强、操作简便等特点。


原理:

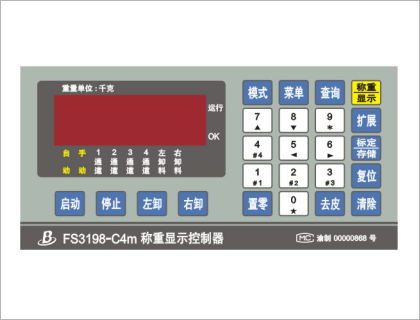

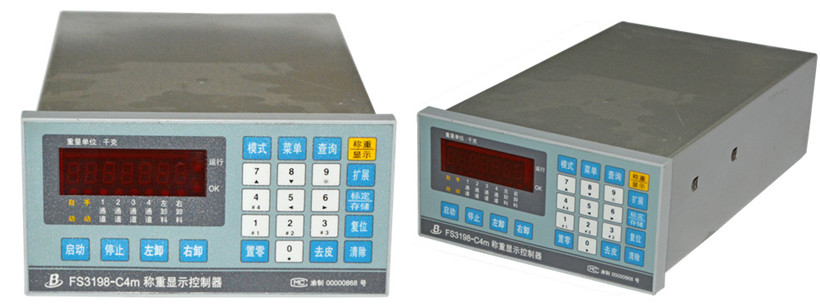

  FS3198-C4m称重门限控制器(C4LED99-MZR版),可存储100组重量门限控制值(下简称“配方”),每个配方可设置四个重量控制门限;可选择2种门限的控制方案,按方案规定重量门限控制关系输出控制信号,其原理分别如下:


1.“门限独立控制输出方案”:

                     GW < 1C:  K1_ON、#1灯亮,  GW >= 1C: K1_OFF、#1灯亮灭;

      GW < 2C:  K2_ON、#2灯亮,  GW >= 2C: K2_OFF、#2灯亮灭;
      GW < 3C:  K3_ON、#3灯亮,  GW >= 3C: K3_OFF、#3灯亮灭;
      GW < 4C:  K4_ON、#4灯亮,  GW >= 4C: K4_OFF、#4灯亮灭;


2.“门限区间约束输出控制方案”:

  当前重量与重量门限关系  #1灯  #2灯  #3灯  #4灯  继电器输出

  GW < 1C:           亮   灭   灭   灭  K1_ON, 其它关
  1C =< GW < 2C:       灭   亮   灭   灭  K2_ON, 其它关
  2C =< GW < 3C:       灭   灭   亮   灭  K3_ON, 其它关
  3C =< GW < 4C:       灭   灭   灭   亮  K4_ON, 其它关
  4C =<GW:            灭   灭   灭   灭  K5_ON, 其它关

  备注:GW 表示当前重量,1C~4C为工作配方门限值,满足1C≤2C≤3C≤4C,K1~K5为继电器输出信号。

应用:

  FS3198-C4m称重门限控制器,用于配料秤或称重配料系统、定量控制秤等系统作称重控制器,无需再使用可编程控制器(PLC)或工业计算机就可组成简单到复杂的称重配料控制系统,使整个系统结构紧凑、控制精度高、性能稳定可靠、操作又简便。
  控制器还具有手动模式(此时门限控制逻辑不起作用), 可用数字键测试继电器输出是否正常,方便调试、维修。
  (开孔:152mm×75mm )
